225KV微焦点工业CT

GE225KV微焦点工业CT

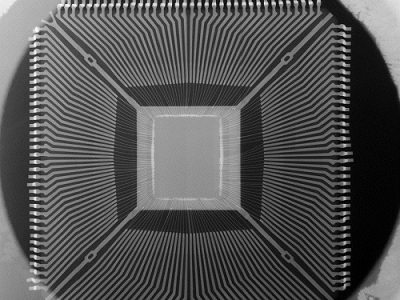

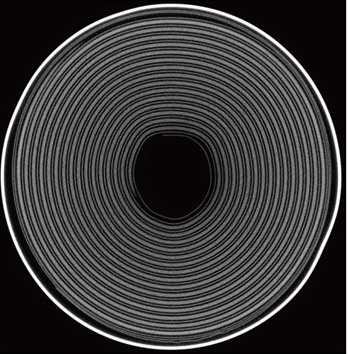

                微电路板断线扫描             锂电池内部结构


        PCB (3) - 副本.jpg PCB (5) - 副本.jpg

       塑料融合有气泡



1.0 微焦点X射线系统



1.1 电压范围：
10-225kV，射束电流范围：0.01mA-1.0mA


1.2 焦点尺寸vs功率
 5μm@5w 10μm@10w 50μm@50w


1.3 空间分辨率：
50 lp/mm


1.4 光子检测效率：
85%@60keV 单色光


1.5 信号格式：
1024x1024，RS-422，16位数字信号



2.0 工件尺寸和载重




2.1 可穿透厚度：
有效钢厚度为20mm，铝70mm


2.2 最大直径：
200mm


2.3 最大高度：
400mm


2.4 最大载重：

10kg



3.0 转台参数




3.1 绝对精度：
5μm


3.2 可重复性：
5μm


3.3 最大竖直速度：
2mm/sec


3.4 最大旋转速度：
24º/sec



4.0 系统供电要求




4.1 输入电压：
交流90～140伏或170～240伏


4.2 频率：
48～62赫兹
